Gentec-EO T-Rad數字（USB）電源模塊描述：

數據表(中) 數據表(EN) 用戶手冊

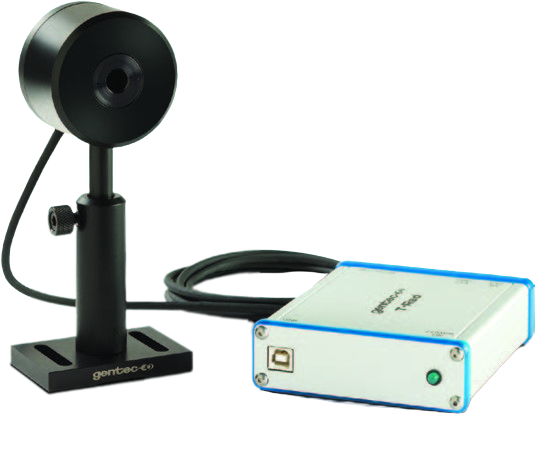

T-RAD

T-RAD 是一款基于微處理器的數字輻射計，包含一個 12 位 ADC 和 DSP 鎖定軟件。其通過 USB 連接供電，該連接也可作為虛擬 COM 端口。當 THZ-B 太赫茲熱釋電探測器插入 T-RAD 模塊時，該模塊會讀取探頭 EEPROM 的內容，后者可識別探測器并提供校準和波長糾正數據。借助設備隨附的 LabView 軟件，可輕松設置輻射計、測量太赫茲或?qū)拵л椛湓床⒂涗洈?shù)據。該軟件與 Windows 7,8 & 10 兼容。

儀器控制與帶狀圖

無論選擇哪個顯示屏標簽，儀器控制和輻射功率測量值始終可見，因此可輕松更改輻射計設置。儀器控制包括：量程、Tau 過濾器、批次大小、數據收集模式、重置選項和用于背景消除的空按鈕。此外，還有更多設置和操作狀態指示燈，包括：探測器接收、波長、頻率（實際）、鎖定和量程內頻率等指示燈。帶狀圖可連續或按批次顯示以瓦為單位的輻射功率測量值。請選擇滿刻度、自動刻度或手動定標選項。

儀器控制與指針調整

“調整”選項卡可選擇非常有用的“指針調整”顯示屏。這是一個仿真模擬儀表，其速度由“tau 過濾器”設置決定。設置帶有輻射源的輻射計時，可使用此儀表。將探頭對準輻射源（即設定峰值讀數）時，“Tau”通常設置為較小值。有一個控制按鈕可以選擇“滿刻度”、“最小值-最大值”或“重置”。在“最小值-最大值”模式下，指示燈對于最小功率顯示為“藍色”，對于最大功率為“紅色”。

儀器控制與統計數據

在“統計數據”選項卡下，有 4 個包含所選批次統計數據的大窗口，分別為：最小值、最大值、標準差和平均數，以工程計數法表示。用戶可選擇以瓦或 % 來顯示標準差。另外還有一個窗口可以根據用戶選擇的“Tau 過濾器”（0.100 至 100 秒）顯示數字帶通過濾器的帶寬。設置時，應使用較小的時間常數；進行測量時，應使用較大的時間常數，特別是在儀器的量程低。

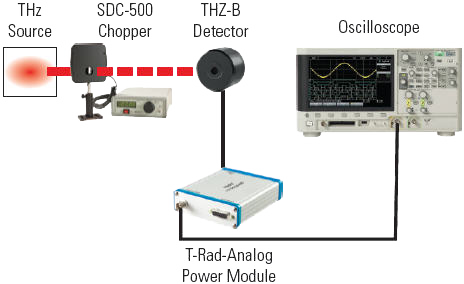

THZ-B-DA 探測器與示波器

這是一種基本模擬設置，在輻射源的光功率約為 5 微瓦或更大的情況下比較有用。在 5 赫茲斬波頻率下，THZ5B-BL-DA 探測器的輸出約為 600 毫瓦，可為示波器提供充足的信號。只需讀取電壓輸出，再除以探測器的 Rv 系數 (V/W)，即可測量出輻射源的強度（單位：瓦）。在特定情況下，還可考慮使用波長糾正系數。

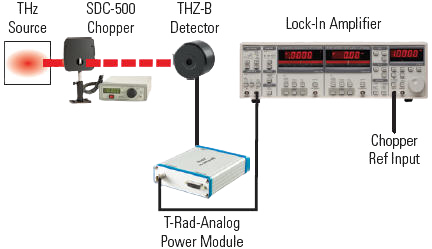

THZ-B-DA 探測器與鎖定放大器

如果您需要測量信號可能淹沒在寬帶噪聲中的較低功率級別（即小于 5 μW），我們推薦使用此模擬設置選項。由 T-RAD-ANALOG 供電的模擬 THZ-B-DA 探測器電壓輸出連接至鎖定放大器輸入，SDC-500 斬波器的同步輸出則連接至參考輸入。鎖定放大器將鎖定斬波頻率，可通過撥入較長積分時間測量均方根很低的電壓。該電壓除以電壓響應度 (V/W) 即等于輻射源的功率。

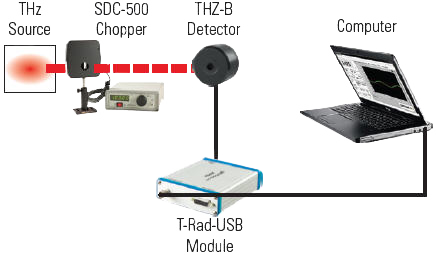

THZ-B-DZ 探測器與 T-Rad 模塊

雖然我們提供模擬解決方案，但為了簡單、方便和靈敏度起見，我們推薦選擇 THZ-B-DZ 探測器和 T-RAD 數字輻射計。我們的 DSP 鎖定放大器軟件可提供一種與模擬鎖定非常類似、但更容易使用的功能。它還可消除傳感器的熱漂移，使您能夠以數字和圖形格式直接顯示功率測量值和全部統計數據。只需設置范圍、消除背景、設置 tau 濾光片（帶寬），然后開始測量。輕松簡便！

產品規格
