Gentec-EO M-LINK計算機接口描述：

數據表(中) 數據表(EN) 用戶手冊

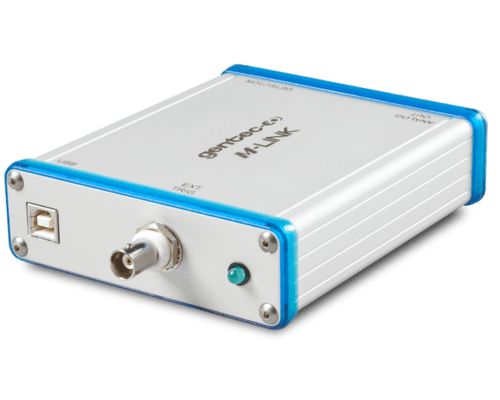

Gentec-EO M-LINK用于功率和能量測量的計算機接口。單通道、USB 輸出。

基于 PC 的通用功率/能量監控器

此基于 PC 的監控器可兼容用于功率和能量測量的所有探測器類型，包括熱電堆、熱釋電和光電探測器。此設備可作為單通道裝置使用，可使用 USB2.0 與電腦直接連接。另外隨附內置所有必要功能的 LabView 軟件。

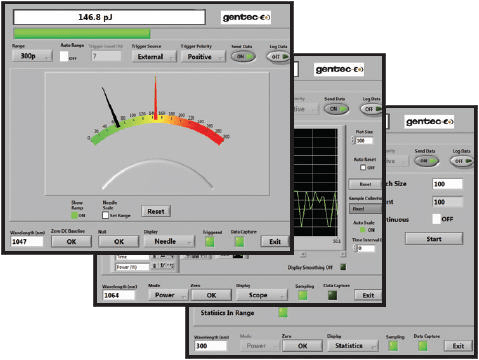

用于通用 M-LINK 的靈活軟件

M-LINK 與我們制造的每種類型和型號的探測器以及能識別相連探測器類型并相應進行自我配置的智能軟件都兼容，因此具有良好的通用性?；拒浖δ馨ǎ?

實時數字讀數

完全的統計數據

帶狀圖

直方圖

模擬調整

數據記錄

使用光電探測器測量功率

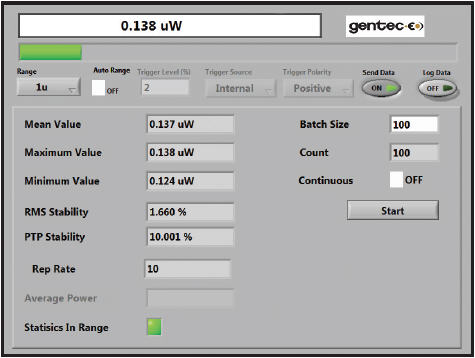

如果您需要測量從皮瓦到毫瓦的較低功率級別，我們推薦 PH 或 PH-B 探測器。在左側所示的軟件屏幕中，我們提供了一個在“統計數據”顯示模式下工作的數據集。我們已在手動重置模式下將批次大小設置為 100 個數據點。您可以看到實時功率（138 毫微瓦）和其他全部統計數據：平均數、大值、小值、均方根和 PTP 穩定性。在左下角處，顯示的波長為 300 納米。您可在此輸入激光器波長并使用波長糾正系數。

使用熱電堆探測器測量功率

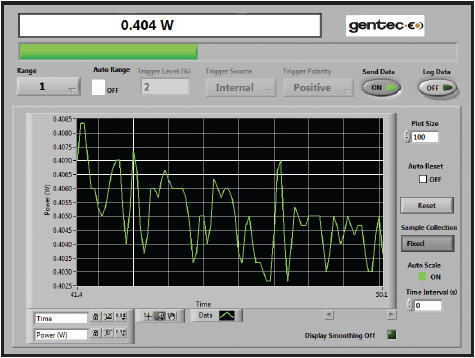

您可以選擇我們提供的任意感溫探測器測量從幾微瓦到 30 千瓦的激光器功率。我們使用我們制造的靈敏度高的一款熱電堆探測器，即 XLP12-3S-H2 型，生成了左圖所示的軟件屏幕。我們選擇的是“示波器”模式，您可以在此監控功率，并同時查看實時功率讀數（0.404 瓦）、條形圖和帶狀圖。通過此屏幕還可訪問量程、觸發器、自動刻度和很多其他監視功能。

使用熱釋電探測器測量功率

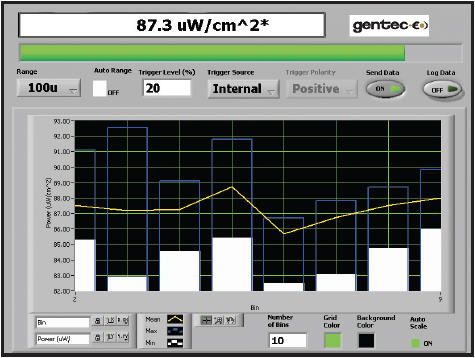

需要測量太陽、燈具、溫控黑體和/或中紅外或遠紅外激光器等寬帶輻射源的輻射通量（瓦）或輻照度（瓦/平方厘米）？我們提供的 UM-B 系列寬帶熱釋電探測器是您理想的選擇。為生成左圖所示的測量結果，我們設置 UM9B-BL 探測器時配備了 M-LINK、工作頻率為 10 Hz 的 SDC-500 斬波器和我們生產的 725 °C 黑體輻射源。M-LINK 會識別 UM9B-BL 探測器，將波長設置為其校準所在的 633 納米，并準備好測量其生成的電壓方波。我們使用了面積糾正，因為 9 毫米探測器處于輻射過量狀態。因此，我們測量的輻照度以瓦/平方厘米為單位。

使用熱釋電探測器測量能量

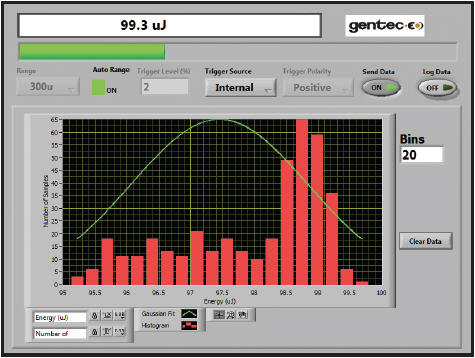

您可以選用我們提供的多款 QE 系列大面積熱釋電探測器，對從 50 nJ 到 250 J 以及從紫外線到遠紅外線的能量進行測量。為演示此功能，我們選用 QE8SP-B-BL 和 M-LINK。通過“直方圖”屏幕，可以繼續查看實時測量值、顯示數據集能量分布的直方圖以及擬合高斯曲線。請注意，您仍然可以訪問量程、觸發器、波長等儀器控制值。

使用 PE-B 探測器在 fJ 級別下進行測量

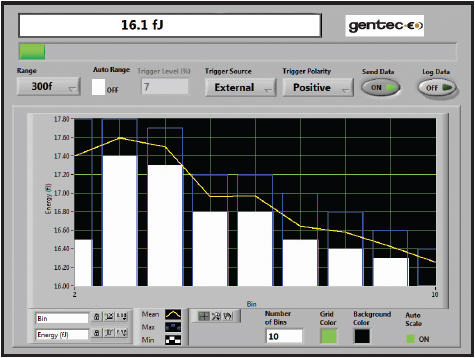

對于從 fJ 到 μJ 量程以及從紫外線到近紅外線的測量，我們建議使用 PE3B-Si 探測器。它使用低端能量探測器技術。另外 M-LINK 還使用了脈沖平均和降噪技術，為您提供各種優勢。在右側示例中，我們在“平均值”模式下工作并捕獲了一個數據集。條形分別代表小（白色）和大（藍色）能量值。帶狀圖根據平均能量值繪制而成。您需要選擇此處給出的“BINS”數?！敖y(tǒng)計數據”屏幕中提供了“脈沖平均”功能。

使用 UP 探測器測量高能脈沖

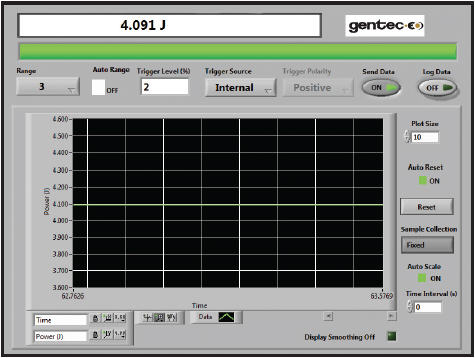

如果您嘗試測量能量相對較高（焦耳）的單脈沖（大長度為 300 毫秒），可選用我們提供的任一款熱電堆功率探測器（如 UP50-W9），在單脈沖模式下對其進行校準，然后使用 M-LINK 進行測量。在右側屏幕中，我們捕獲了一個持續時間為數百毫秒的長脈沖，并在“示波器”屏幕中顯示其能量。使用我們提供的各種熱電堆探測器，您可以測量從 12 μJ 到 500 J 的單脈沖。

利用串行命令

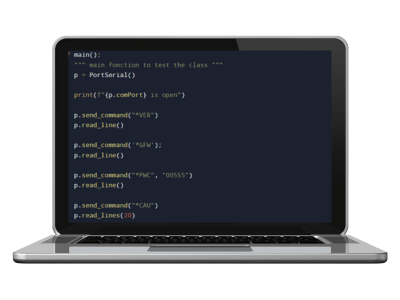

使用我們的串行命令直接與儀表通信，而無需使用 Gentec-EO 的軟件。為此，您可以使用 PuTTY 等終端模擬器軟件，也可以直接將它們集成到自己的軟件中。儀表的所有基本功能都由一個指令來實現。關于所有可用指令的列表，請參閱儀表的用戶手冊。

構建您自己的軟件

滿足激光應用要求

自動進行測量

主要特性

萬用表

電力：熱電錐、光電探測器和熱電輻射計

能量：熱電錐（單步模式）、光電探測器和熱電輻射計

測量fJ能量級

多虧了M-LINK脈沖均衡特征，使得在進行脈沖到脈沖的測量時，脈沖之間的不規則性得到均衡。

外部觸發

將 M-LINK 與脈沖激光器或數字斬波器同步

數字（USB）輸出

將M-LINK模塊直接連接到您的個人電腦上

強大的LabView軟件

完整的儀表控制：范圍、觸發、波長等

實時顯示J和 J/cm2 或 W，以及 W/cm2

統計數據：低值、高值、平均值、標準偏差、RMS穩定性、重復率等

圖式顯示：Strip Chart, Histogram, Tuning Needle 及其他

數據文件采集和分析

產品規格
