產品介紹
產品手冊 數據表
Uniblitz VED24 多功能電子驅動器提供簡單、直接的快門控制。該設備是單通道的，并且與單穩態和雙穩態快門設備兼容。操作選項包括手動快門控制、外部觸發和遠程計算機接口。曝光由外部脈沖（低電平有效、TTL）、計算機接口或開關觸點決定。
產品規格
| 重復曝光 | 曝光之間的最短時間由使用的快門和打開關閉脈沖持續時間決定。 |
| 快門驅動 | 從 DC 到快門最大速率的連續可變曝光頻率 |
| 最大峰值脈沖功率：41 W | |
| 最大脈沖電壓：+18 VDC Max | |
| 最大脈沖電流：2.25A（測試條件：18 伏，8 Ω – 非連續） | |
| 電源要求 | +24VDC，包括 PS24，交流電源。 |
| 所需交流輸入：100-240 VAC，50/60 Hz | |
| 電源輸出：+24 VDC，1.67A，40W | |
| 輸入插頭（至 VED24 控制器）：2 mm DC 插頭，中心為正極 | |
| 脈沖輸入 （BNC） | 低電平有效 |
| 輸入阻抗：1K 歐姆 | |
| 最大源電流：100 μA | |
| 最大灌電流：1 μA | |
| 最小脈沖寬度由適用的快門決定 | |
| 最大脈沖寬度 無限制 | |
|
TTL 兼容： 最小高電平：+2.0 VDC 最大低電平：+0.8 VDC |
|
| SYNC 輸出 （BNC） | 高電平有效 |
| 最大源電流：3.0 mA | |
| 最大灌電流：20 mA | |
| 最大低電平：+0.5 VDC | |
| 最低高電平：+4.5 VDC。當使用的快門配備了電子同步傳感器時，此輸出將變?yōu)橛行顟B(tài)。 | |
| 常規 | 尺寸（HWD） 1.61 x 5.47 x 4.6 英寸（41.0 x 139.0 x 116.8 毫米） |
| 重量 12.27 盎司 （.35 千克） | |
| 隨附電源 （PS24） 輸入 100/240 VAC，50-60 Hz | |
| 輸出 +24VDC，1.67A，40W | |
| 符合 RoHS 標準 | |
| CE 認證（可選） |

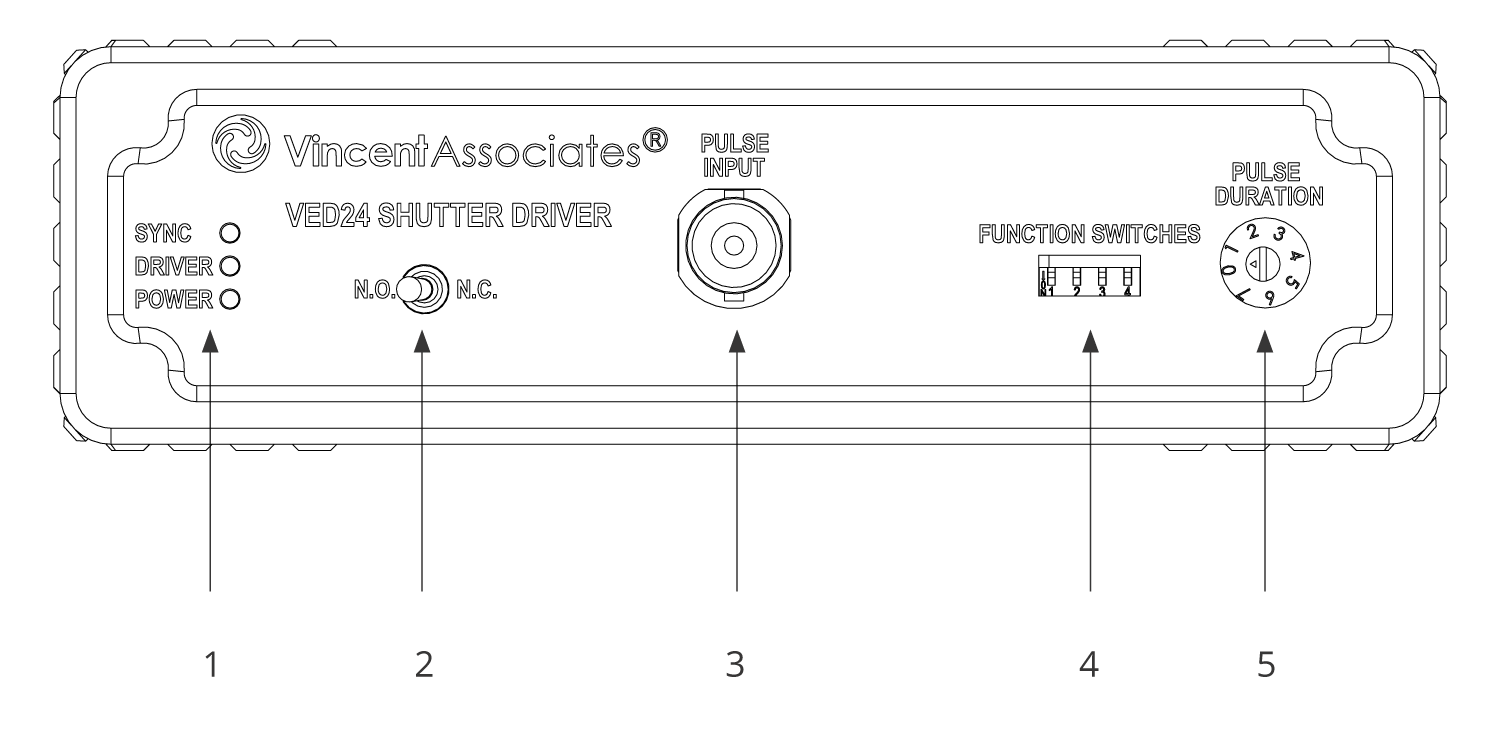

前面板布局
| 前面板 | |
| 電源 LED 指示燈 （1） | 電源、驅動器和同步狀態 LED |
| N.O./N.C. 撥動開關 （2） | 用于常開/常閉操作的撥動開關 |
| 脈沖輸入 BNC （3） | 脈沖輸入 BNC 是/TTL 輸入信號 |
| 功能開關 （4） | 本地/遠程、電壓選擇、雙穩態/單穩態和時間選擇功能開關 |
| 脈沖持續時間旋轉八通道開關 （5） | 通過脈沖持續時間旋轉八通道開關為特定快門選擇定時寬度 |

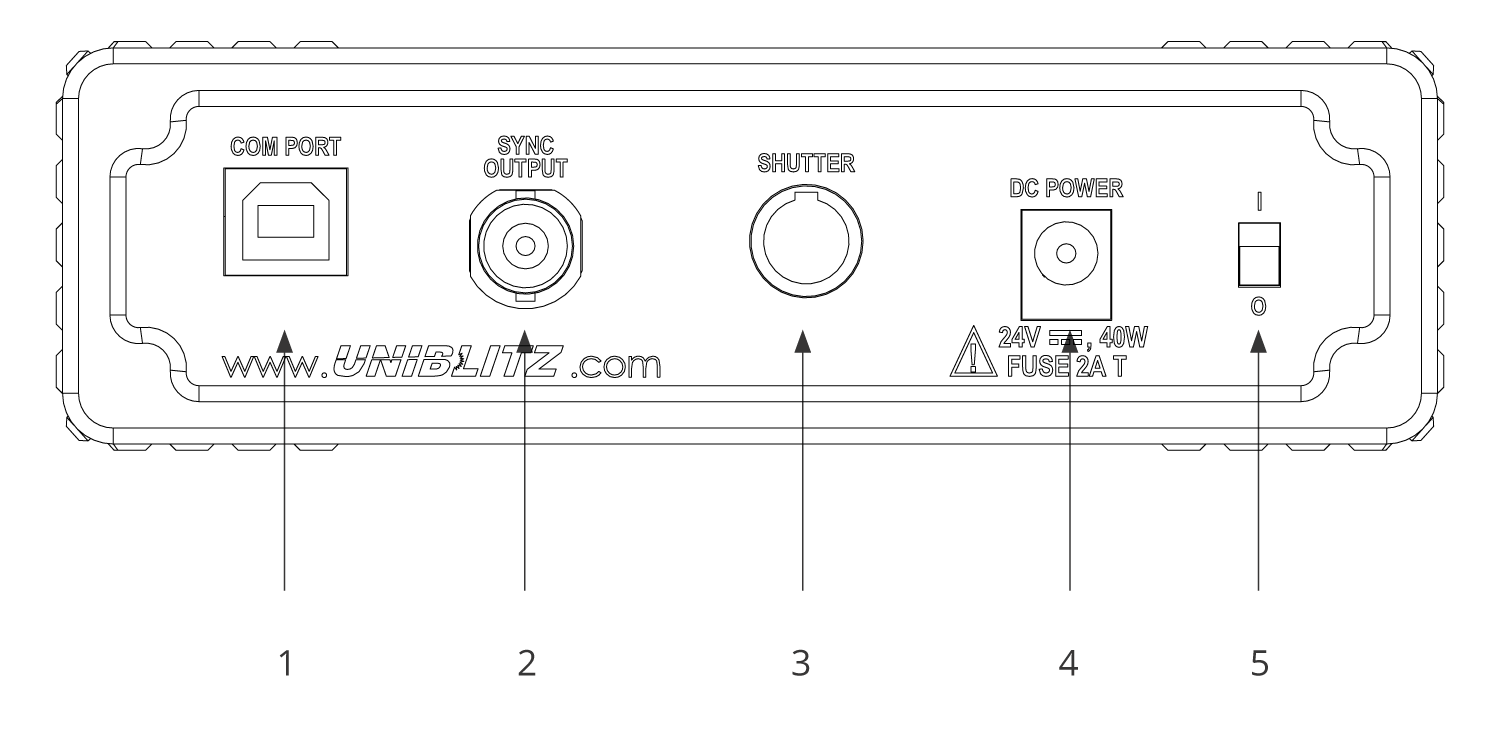

后面板布局
| 后面板 | |
| USB 串行控制端口 （1） | USB Type-B 插座，用于計算機接口控制 |
| 同步輸出 BNC （2） | 同步輸出 BNC 是高電平有效 TTL 輸出信號 |
| 快門互連 （3） | 用于 5 針公 Switchcraft 連接器的百葉窗互連 |
| 直流電源連接器 （4） | 2.0mm DC 插孔 – 接受 +24VDC，熔斷器電源開/關滑動開關 |
| 電源開/關滑動開關 （5） | 下部 （“0”） 位置為 “OFF”，上部 （“1”） 位置為 “ON” |
